廣州貼片加工的虛焊問題如何避免

2020-02-04 10:05:21 pet_admin 94

廣州貼片加工的代工代料中對于質量的驗收是重中之重,而外觀質量又是SMT代工代料加工中最明顯、最直觀的一項,甚至一些加工不良現象都不用專業檢測,拿在手上就知道哪里有問題。一般來說電子OEM加工中外觀質量的檢查主要是元器件、電路焊接方面,元器件方面的話主要是是否貼錯、遺漏等,而電路焊接方面主要是虛焊和短路方面,尤其是虛焊需要仔細檢查。在一塊電路板中,虛焊問題是比較嚴重的,因?yàn)樗锌赡軐?dǎo)致電路板在檢查過程中能夠正常使用,但是使用一段時間后突然接觸不良并且無明顯外觀問題。

SMT,SMT包工包料,SMT代工代料,SMT工廠,SMT加工,SMT貼片加工

那么虛焊問題該如何避免呢?下面專業廣州貼片加工廠家佩特精密給大家分享一下。

一、判斷方法:

1、采用在線測試儀專用設備進行檢驗。

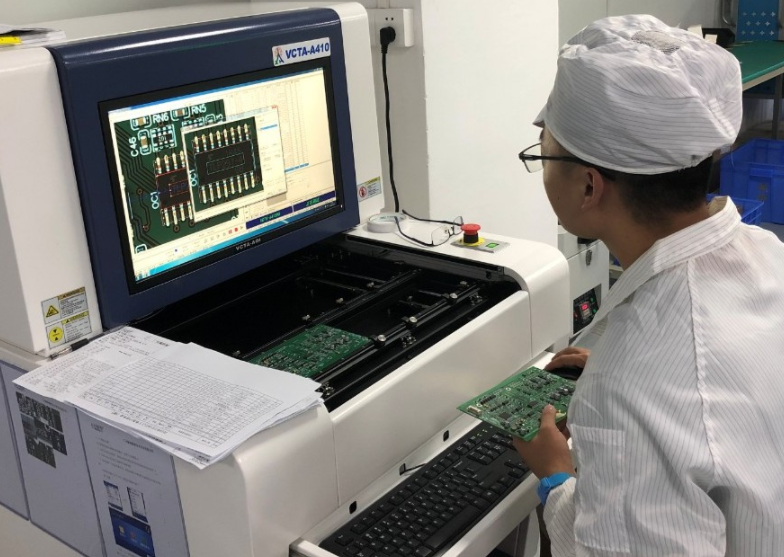

2、目視或AOI檢驗。當發現SMT貼片的焊點焊料過少焊錫浸潤不良,或焊點中間有斷縫,或焊錫表面呈凸球狀,或焊錫與SMD不相親融等,就要引起注意了,即便輕微的現象也會造成隱患,應立即判斷是否是存在批次虛焊問題。

二、解決:

1、已經印刷焊膏的線路板被刮、蹭等使焊盤上的焊膏量減少?gòu)亩斐墒购噶喜蛔愕那闆r應及時補足。

2、焊盤存在通孔是PCB設計的一大缺陷,通孔會使焊錫流失造成焊料不足;焊盤間距、面積也需要標準匹配,否則應盡早更正設計。

3廣州貼片加工過程中線路板有氧化現象存在的時候,需要去除氧化層。線路板板受潮,如懷疑可放在干燥箱內烘干。電路板有油漬、汗?jié)n等污染,此時要用無水乙醇清洗干凈。
