SMT貼片加工中的工藝邊有什么用
2020-02-09 15:21:14
pet_admin
521

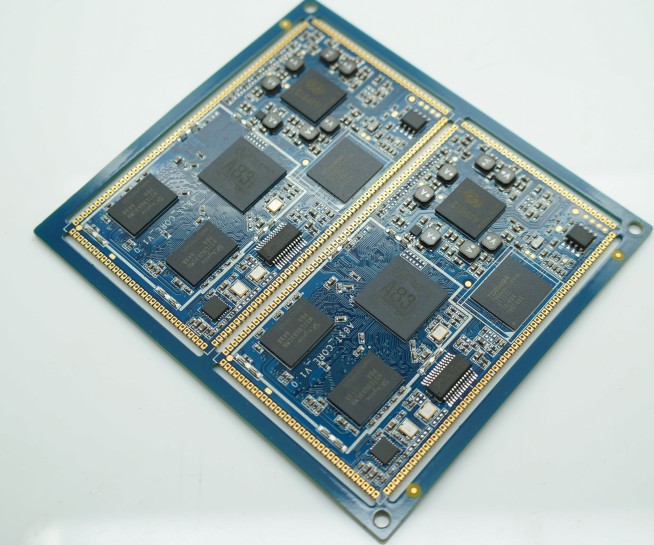

在SMT貼片加工的加工過程中我們的板子是通過導軌進行傳送的,工藝邊就是電路板兩邊禁布元器件的空白邊。下面廣州專業SMT貼片加工廠佩特精密給大家介紹一下工藝邊。
SMT加工的傳送軌道固定板的寬度為3.0mm,理論上傳送邊的極限值是3.0mm,但建議大家不要走這個極限,增加貼片難度。要多預留出一些空白作為裕量,建議將5.0mm作為傳送邊的“禁布區域”。
如果這個禁布裕量不足,在將線路板上到傳送導軌后,干涉部分將會對錫膏或者已經放置的元器件造成影響,板邊受干涉部分只能后焊或者需要另做夾具,增加生產成本。
如果板內貼片零件到板邊距離足夠遠,不會處在履帶范圍內,則不用另外加工藝邊,如果零件處在履帶范圍內,必須添加工藝邊,工藝邊做為夾邊區。工藝邊寬度根據機器特點,通常需要3-10mm,以5mm最為常見。
一般工藝邊加在比較長的這一邊,板子豎著進入SMT機器,這樣板的硬度比較高,貼片時不會因?yàn)闄C(jī)器探頭的輕壓而彈跳,但是加長邊工藝邊面積較多,變相提升了單個板的平均價格。板的硬度足夠的情況下,可以加在短的方向,工藝邊面積小,單個板平均成本降低,板子橫著進入SMT機器。
