在SMT貼片加工的生產中,預制焊料是比較重要的一種加工原材料,并且許多SMT工廠都會配備一個專門用于預制焊料的預制料成型房。那么預制焊料是什么呢?又是怎么制備的呢?下面專業SMT工廠佩特精密給大家簡單介紹一下。

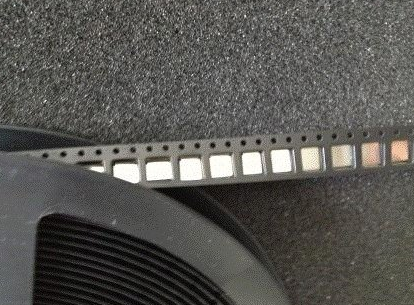

焊料預制片是100%焊料合金沖壓出來的,如同片式元件一樣進行編帶包裝,可使用貼片機進行高速取/放。焊料預制片有以下幾種放置方法。
1、加工適當?shù)奈?,用貼片機貼裝在通孔元件的焊盤上。這種加工工藝需要先在通孔焊盤上印刷焊膏,然后和SMT貼片元件一樣,用貼片機拾/放矩形焊料預制片。
2、通過模具將墊圈形焊料頂制片預先套在引腳上。這種加工工藝需要根據墊圈形焊料預制片的外徑、內徑和厚度,加工一個與連接器引腳(針)相匹配的矩陣模具。
SMT貼片加工中放置焊料預制片的過程:先將預制片撒在模具上振動,篩入模具的每個鉆孔內,并將多余的制片清除掉,再將連接器的引腳壓入模具孔中,最后拔出連接器,拔出連接器時由于焊片比較軟,模具中的制片便分別套在每個引腳上。
