SMT加工-貼片加工的鋼網簡述

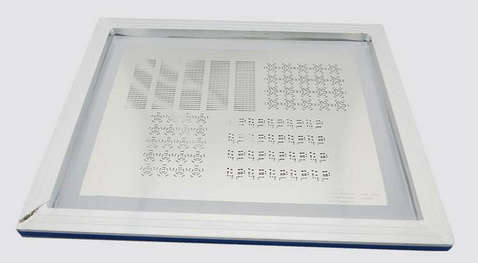

SMT加工的報價單中一般都有鋼網這一項,并且這一項的費用也不是固定的,隨著需要做SMT貼片加工的板子不同而不同,那么不同價位的鋼網有什么區別呢?下面專業SMT工廠佩特精密電子給大家簡單介紹一下貼片加工中的鋼網。
鋼網的生產制造基本有這三種方式 :化學蝕刻法、激光加工法、電鑄法等。不一樣的制作工藝耗費的成本費用和獲得的鋼網精度是不一樣的,在具體的SMT貼片生產中需要按照生產工藝需求和生產成本來進行挑選。下邊是這幾種鋼網生產方式 的簡單介紹。
1、化學蝕刻法
化學蝕刻法是最開始應用的鋼網生產方式 。優點:設備成本低,生產成本低廉。缺點:腐蝕的時間過短的情況下SMT加工的鋼網的孔壁很有可能有尖角,時間過長又有可能擴大孔壁規格,相對于精度難以精確控制。
2、激光加工法
激光加工法是目前應用最廣的鋼網生產方式 ,生產基本原理主要是應用激光能量熔化金屬?gòu)亩谐鲩_(kāi)口。優點:速度比化學腐蝕法快,且鋼網的開孔規格容易控制,激光加工法獲得的鋼網孔壁會出現一定的錐形在脫模時較為便捷。缺點:開口聚集時,激光引起的局部高溫很有可能會導致相鄰孔壁變形。
3、電鑄法
電鑄法基本依靠金屬材料不斷堆積、累加形成SMT貼片焊接所應用的鋼網。
優點:電鑄法制作的鋼網開口規格高精度、孔壁光滑,且開口不容易被錫膏堵塞。
缺點:成本高、制作的周期長。
電鑄法憑著不容易被錫膏堵塞的優勢成為細引腳間距元器件錫膏印刷鋼網的基本生產方式 。
