SMT貼片加工廠_上機貼片編程簡述
2021-01-05 09:08:22
pet_admin
116
SMT貼片加工廠在正式開始生產加工之前需要做好準備工作也很多,比如說各種工藝文件、貼片編程等,對于小批量的SMT加工單來說也是一樣的,并不會因為數量小而省略什么工序。下面SMT加工廠佩特精密電子給大家簡述一下上機貼片編程。

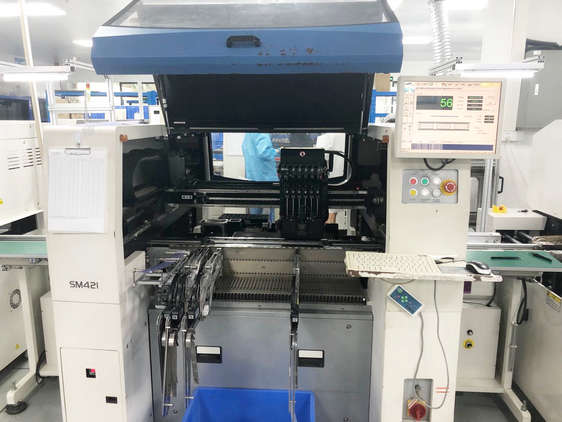

一、貼片機程序編輯
1、調出優化好的程序。
2、做PCBMarK和局部Mak的Image圖像。
3、沒做圖像的SMT貼片電子器件需要做圖像,并在圖像庫中登記。
4、對沒有登記過的電子器件在元件庫中做好登記。
5、對出料不當?shù)亩喙苁秸駝庸┝掀?,依?jù)電子器件體的尺寸做好分配。
6、把程序中外觀尺較大的多引腳、窄間距電子器件單獨拾片方法,如此可提升貼裝精度。
7、存盤檢查是不是有錯誤提示,依據錯誤提示修改程序,直至存盤后沒錯誤提示為止。
二、校驗檢查并備份貼片程序
1、按SMT貼片加工廠家接收到的生產加工工藝文件中的電子器件BOM,校驗程序中每步的元器件名字、位號、型號規格是不是準確,對有誤處按工藝文件做好調整 。
2、檢查貼裝機每個供料器站上的電子器件與拾片程序表是不是一致。
3、在貼裝機上用主攝像頭檢查每步電子器件的X、Y坐標是不是與PCB上的元器件中心一致。
4、將正確的產品程序拷貝備份U盤中保存。
5、校驗檢查正確后才能做好生產加工。
