SMT貼片加工_回流焊爐的基本結構
SMT貼片加工的生產加工環節中回流焊是不可或缺的核心工藝之一,回流焊是SMT貼片的主要焊接方式,焊接質量對于電子產品的使用可靠性、使用壽命等參數起著至關重要的影響,下面廣州佩特精密電子給大家簡單介紹一下回流焊爐的基本結構。

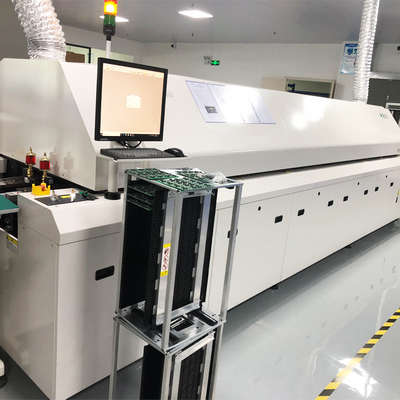

回流焊爐依據工藝的分類不一樣有很多分類,如熱板傳導回流焊爐、紅外回流焊爐、氣相回流焊接、熱風回流焊爐、紅外線+熱風回流焊爐、熱絲回流焊爐、熱氣回流焊爐、激光回流焊爐等許多 種類。下邊給大家簡略介紹一下常見的紅外熱風回流焊爐結構,紅外熱風回流焊爐一般 由五個以上的溫區構成,各溫區配備了面狀遠紅外加熱和熱風加熱器,第一和第二溫區的溫度提升范圍為常溫到一百五十度,第三和第四溫區的加熱發揮保溫功效,主要是為了是為了使SMA加熱,以確保SMA在充分穩定的狀態下進入焊接溫區,第五溫為焊接溫區。SMA出爐后常溫冷卻。
一、加熱器
SMT貼片加工的回流焊爐加熱器的種類有很多,能夠簡單的分成二種,那便是紅外燈、石英燈管式加熱器和合金鋁板、不銹鋼板式加熱器。管式加熱器具備工作溫度高,輻射波長短,熱響應快等優勢但因加熱時有光的形成,故對焊接不同顏色的電子元器件要不同的反射效果,另外也不利于與強制熱風配套。板式加熱器熱響應慢,效率稍低,但由于熱慣量大,通過穿孔有利于熱封的加熱,對被焊電子元器件中的顏色敏感性小,陰影效應較小,此外結構的整體性強,也利于裝卸和維修,在與熱電偶配套層面也比前面一種有明顯的優勢。
二、風速與風量的控制
SMT貼片加工的回流焊爐中完成對風速與風量的控制對爐溫穩定控制來講是十分關鍵的
三、傳送系統
當今SMT工廠的回流焊爐的傳送系統廣泛選用鏈條傳送,傳送鏈條的寬度可完成機調或者電調,PCBA擺放在鏈條軌道上,可實現連線生產,能便于完成SMA的雙面焊四、溫控系統
帶有溫度控制測試功能的溫控系統不管是用控溫表控制溫度控制,還是計算機控制溫度控制,均實現控溫精度高,無鉛再流焊溫度控制控溫精度一般能達到±1℃。
