SMT貼片_BGA焊點不完整解決方法

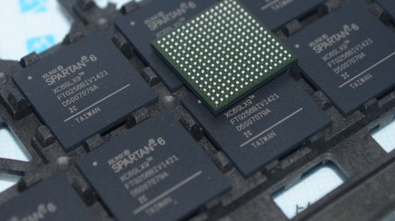

SMT貼片中對于精度需求較高的應該是BGA封裝元器件,在具體的SMT加工中BGA封裝元器件的貼片焊接主要是通過上機操作完成,BGA封裝的間距也是考量一家貼片加工廠設備直觀表現之一。在BGA封裝的焊接中有時候會形成一些加工不良現象,譬如說焊點不完整,下邊廣州貼片加工廠佩特精密給大家簡短介紹一下BGA封裝焊點不完整的多見形成原因和解決方案。
對于這類BGA封裝問題,主要是原因是焊錫膏不足。SMT貼片加工的BGA封裝返修中形成缺陷焊點的另一種常見的原因是焊料的毛細現象。BGA封裝焊料由于毛細管效應流入通孔形成信息。SMT貼片加工中IC芯片偏移或印刷錫偏移和BGA封裝焊盤和無阻焊隔離的缺陷過孔有可能會導致毛細現象,導致BGA封裝焊點不完整。尤其是在BGA封裝元器件的修復中,倘若阻焊膜被損壞,毛細現象會加重,進而導致缺陷焊點的形成。
有誤的PCB設計也會導致焊點不完整。倘若BGA封裝焊盤中有孔,大部分焊料將流入孔中,倘若提供的焊膏量不足,將形成低支座焊點。補救辦法是改變焊錫膏的印刷量。在制作鋼網時,應考慮到圓盤上的孔吸收的焊膏量,依靠改變鋼網的薄厚或改變鋼網的開口尺寸可以保證充裕的焊膏量。另一種解決方案是選用微孔技術取代磁盤中的孔制作,以降低焊料的損耗。
SMT貼片中導致焊點不完整的另一種原因是元器件和PCB之間的共面性差。倘若焊錫膏的印刷量充裕。不過BGA封裝與PCB的間隙不一致,即共面性差會導致焊點缺陷。這類狀況在CBGA尤其普遍。
BGA封裝焊點不完整的多見解決方案:
1、印刷足夠的焊膏;
2、用阻焊劑覆蓋通孔,避免焊料流失;
3、避免在SMT加工的BGA封裝修復階段損壞阻焊層;
4、印刷焊膏時色調的準確對齊;
5、BGA封裝放置的準確性;
6、BGA封裝組件在修復階段的正確操作;
7、滿足PCB和BGA封裝的共面性需求,避免翹曲。比如修復階段可以采取適當?shù)念A熱;
8、微孔技術被用來代替盤上的孔的制作,以減少焊料的損耗。
