貼片加工_SMT貼片錫膏印刷質量
貼片加工中影響SMT貼片質量的因素有很多,錫膏印刷是SMT加工中排在前段的生產工藝,但是錫膏的印刷質量對于貼片加工的整體質量影響也是較大的。在SMT貼片加工中與錫膏印刷質量直接相關的主要是鋼網、錫膏等原材料和印刷過程、質量檢測等環節,下面廣州市SMT工廠佩特精密給大家簡單介紹一下。
一、鋼網
鋼網的制作是較為關鍵的,需要根據具體的貼片加工需求來進行工藝和材料的挑選,進而保證鋼網的精確度可以實現SMT貼片的錫膏印刷需要和減少連錫、少錫等不良現象的產生。鋼網的清理和存儲也是較為關鍵的,在每一次上線生產加工以前需要對鋼網按生產加工標準進行清理,并認真仔細過程中是否存在堵孔、錫渣等情形,還需要在進行生產加工以前對鋼網進行張力測試。
二、錫膏
錫膏是貼片加工中的關鍵原材料,錫膏的品質對于焊接品質也是有直接影響的,而且劣質的錫膏對于產品的使用期限、使用可靠性等產生的影響是較大的。佩特電子通常選用千住、維特偶等中高檔之上品牌。
錫膏的存放也是需要嚴格留意的,未使用的錫膏需要置放在2-10℃的穩定環境中,如冰柜等,在進行SMT貼片加工以前需要對錫膏進行回溫、攪拌等操作,而且需要留意的是錫膏的回溫需要選用自然回溫的方法。

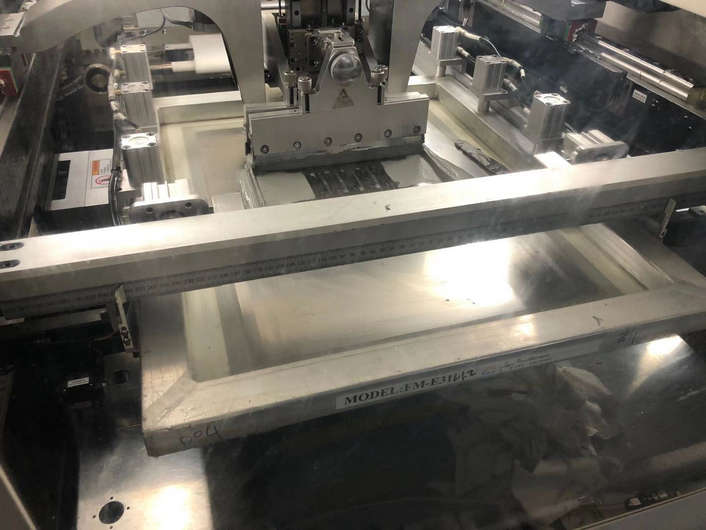

三、錫膏印刷
在大批量生產過程中,對鋼網的堵孔、偏位等現象的檢測不容忽視,尤其是印刷后SPI檢測出的部份缺陷呈現出增長的趨勢時,需要停機檢測鋼網的本身的情況。
四、SPI印刷效果檢測
在錫膏印刷機貼片加工的后邊,配備SPI錫膏檢測儀不容忽視,它可以合理有效地檢測出錫膏印刷步驟中的少錫、連錫、缺口、拔絲、偏位等許多缺陷。進而較大程度上的提升整體貼片加工的焊接PPM值。
廣州佩特精密電子科技有限公司shidake.cn,SMT貼片廠,提供SMT貼片加工、一站式電子OEM/ODM加工服務。
