常用的SMT貼片元器件如何區分

2021-06-05 10:46:07 pet_admin 260

自二十一世紀以來,隨著SMT貼片加工工藝的發展,現在市場上的電子產品正在變得越來越精密化、小型化。隨著電子產品集成度的提高,現在的SMT貼片元器件也是越做越小,而且外觀造型也是比較相似,例如:電容、電感、電阻這幾種元器件,一般就比較難區分。下面SMT貼片加工廠家佩特精密給大家簡單分享一下怎么區分貼片元器件。

常用的SMT貼片元器件如何區分

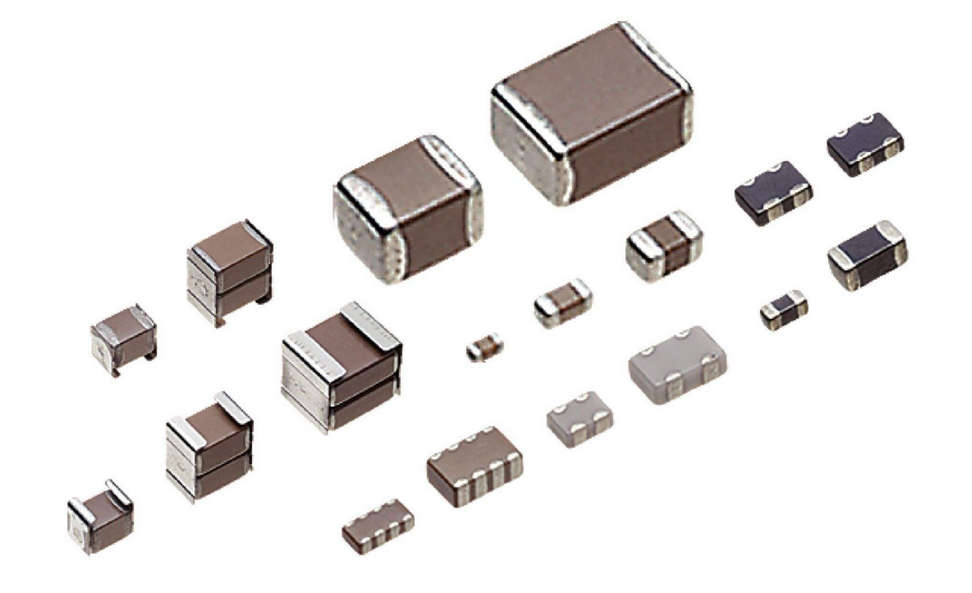

貼片電感和電容,一般可以通過顏色、型號標碼、內部結構、檢測等方法來進行辨別區分。大多數黑色的元器件都是貼片電感,而貼片電容基本上不是黑色的,只有在設備中使用的鉭電容才是黑色。

SMT貼片電感基本上都是以L開頭,而貼片電容基本上都是以C開頭??吹酵庑螢閳A形的元器件可以初步判斷為貼片電感,然后測量兩端的電阻值,根據元器件的實際電阻值來進行判斷類型,如果測量出來的電阻值只有零點幾歐,則基本可以確定為貼片電感。除此之外,辨別相似的元器件也可以通過剖開元器件看內部結構,一般有線圈結構的為貼片電感,貼片電感的電阻值較小,而貼片電容會具有充放電的現象。

SMT貼片電感和電阻,一般情況下可以根據元器件的外形來進行判斷,貼片電感的外形有多邊形狀,而電阻的外形基本上是以長方形為主。電感的電阻值比較小,電阻的電阻值相對較大。貼片電容的顏色多為灰色、青灰色、黃色這3種,有些貼片電容上沒有印字,那是因為要經過高溫?zé)Y(jié)而成,導致無法在其表面印字。所以,也可以通過看標簽和測量,來進行元器件的辨別區分。

廣州佩特精密電子科技有限公司shidake.cn,提供SMT貼片加工、電子OEM加工、一站式PCBA加工服務。
