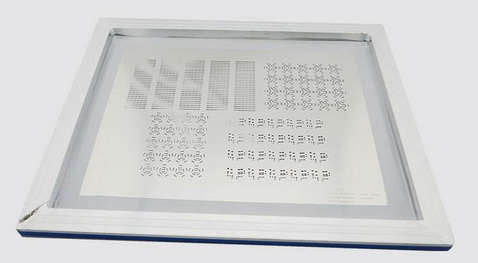

SMT貼片加工中鋼網是不可或缺的生產工具之一,并且每款電路板的貼片加工所使用的鋼網都是不同的,下面SMT貼片廠佩特精密給大家簡單介紹一下常見的鋼網工藝。
在實際的生產加工中鋼網的制作工藝主要有三種:化學蝕刻工藝、激光切割工藝、電鑄成型等,不同的制作工藝出來的鋼網成本和精度等也是不同的。
1、化學蝕刻:在鋼板上涂一層防酸膠在需要開口的地方將膠除去,露出鋼板,用酸腐蝕這塊鋼板,形成開口。這種鋼網在SMT貼片加工中的實際使用效果不是很好,現今采用這種制作方法的也比較少。
2、激光切割:很簡單用激光直接在需要開口的地方打孔,這種鋼板使用的最多,價格相對便宜。
3、電鑄成型:這種鋼網是在激光雕刻的基礎上,在開口處電鑄出內壁以及開口倒角,使得開口內壁非常光滑,利于下錫。這種制作方法的生產成本較高,通常用在對于精度要求較高的電路板SMT貼片加工中。
