SMT貼片加工的錫膏印刷要點

2022-04-27 10:29:23 pet_admin 110

SMT貼片加工中影響加工質量的因素有許多,錫膏印刷質量就是其中之一,現今的的SMT加工廠中錫膏印刷主要是采用全自動錫膏印刷機來完成。下面廣州市SMT貼片加工廠佩特精密給大家簡單介紹一些常見的錫膏印刷要點。

一、刮刀角度

刮刀角度越小,施加到焊膏向下的力也越大,同時也會越不容易刮凈鋼網表面的焊膏。如果角度太大的話焊膏填充效果也會比較差。

刮刀角度推薦45°~75°(一般全自動機都固定在60°左右)。

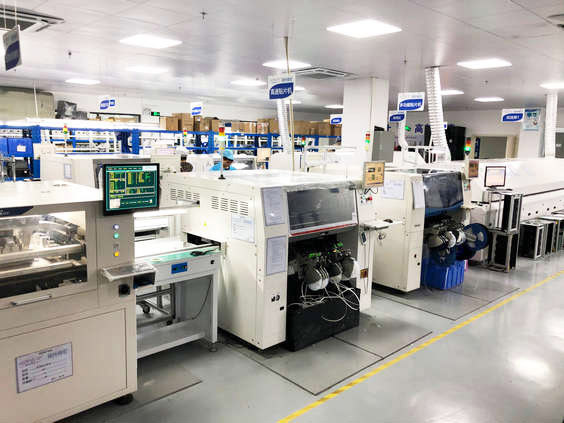

SMT貼片加工生產線

二、速度

SMT貼片加工的錫膏印刷中速度對焊膏圖形的影響是復雜的。一般而言,速度在100mm/s之前,填充時間起主導作用;在100mm/s之后,焊膏黏度起主導作用。但有一點是共同的,就是速度太快(高于180mm/s)或太慢(低于20mm/s),都不利于焊膏的填充。

刮刀速度推薦范圍:

1、安裝普通間距元器件的板:140~160mm/s;

2、安裝精細間距元器件的板:25~60mm/s。

三、刮刀壓力

刮刀壓力也是SMT加工的錫膏印刷過程中一個重要參數,在能夠滿足鋼網底面與PCB無間隙接觸、表面焊膏刮干凈的前提下也就是錫膏能夠充分填充并且能夠刮干凈的情況下刮刀壓力越小越好,過大的壓力可能會導致大尺寸焊盤圖形中間被挖刮刀壓力一般按照0.5kg/1”進行初始設定,再根據圖形進行調整。

四、脫網速度

一般而言,脫網速度快,容易發生孔壁處殘留焊膏,導致少錫或拉尖現象。若脫網速度過快,還可能引起鋼網反彈,形成“狗耳朵”現象。

廣州佩特精密電子科技有限公司shidake.cn,提供SMT貼片加工、電子OEM加工、一站式SMT包工包料服務。
