SMT加工廠的ICT測試簡述
2023-10-30 11:03:33
pet_admin
342

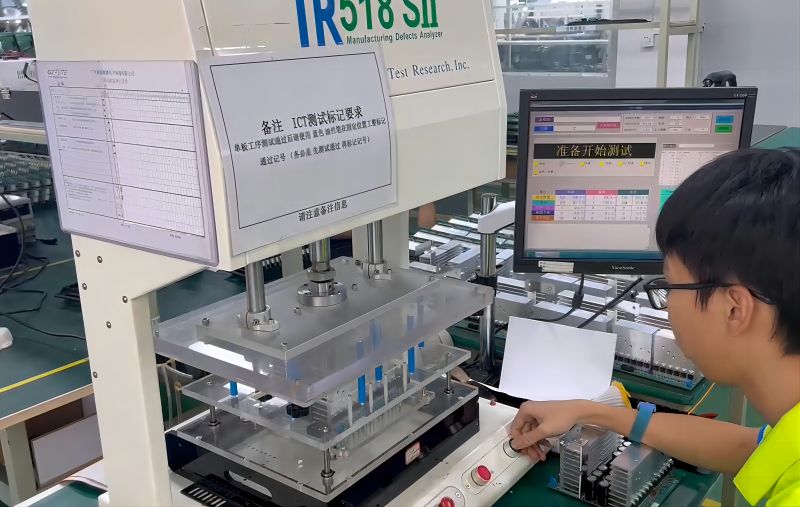

在SMT加工廠的生產加工過程中,除了將元器件貼裝到指定的PCB焊盤上,我們還需要通過多種檢測手段來獲取足夠的數據,以支持我們的品質要求。其中,在線測試(ICT)就是一種非常重要的檢測技術。
ICT主要用于檢測電路板中的開路、電阻、電容和元件方向等。這種測試方法需要使用一堆探針來訪問電路節點,然后檢查每個組件的性能。雖然它可以測試數字電路的功能,但是成本較高。
SMT加工廠中使用ICT的優勢在于可以測試大量產品,適用于測試開發良好的產品。但是,由于需要創建自定義夾具,所以涉及的成本和交付周期都較高。然而,一旦準備好定制工具,單位成本就會降低。但在小批量的SMT加工中,成本仍然較高。
一、優點:
1、快速測試每個PCBA單元,提高生產效率。
2、單位成本低,降低生產成本。
3、可以測試單個組件,確保每個組件的質量。
4、對于邏輯功能測試效果好,保證電路板的正常功能。
5、適用于測試LED組件,確保照明效果。
6、通過壓力測試,可以檢測BTC組件的焊接質量。
二、缺點:
1、開發前置時間較長,可能不適應快速上市的需求。
2、前期成本較高,需要投入一定的資金。
3、需要使用編程工具,對操作人員的技能有一定的要求。
4、不能測試非電氣組件或連接器,有一定的局限性。
5、雖然可以測試單個組件,但不適合測試協同工作的組件,需要配合其他測試方法。
