SMT貼片加工與PCB翹曲成因深度解析

2024-04-01 17:33:41 pet_admin 31

您是否在組裝完成后發現某些電路板不再平整?或者,收到的裸板未能完全對齊?這些現象的背后,都涉及到一個術語——PCB翹曲。它描述的是PCB形狀的不規則變化,包括彎曲、彎折、扭曲等多種形式。尤其在SMT貼片加工焊接過程中,原本平整的板可能因溫度變化而轉變?yōu)槁N曲狀態,使得操作變得困難。值得注意的是,原始的PCB形狀與其焊接后的形態之間,往往沒有直接的關聯。在組裝或最終應用過程中,PCBPCBA的翹曲都可能成為一大難題。接下來廣州貼片加工廠佩特精密給大家簡單介紹這兩種情況下翹曲產生的原因,并探討相應的預防措施。

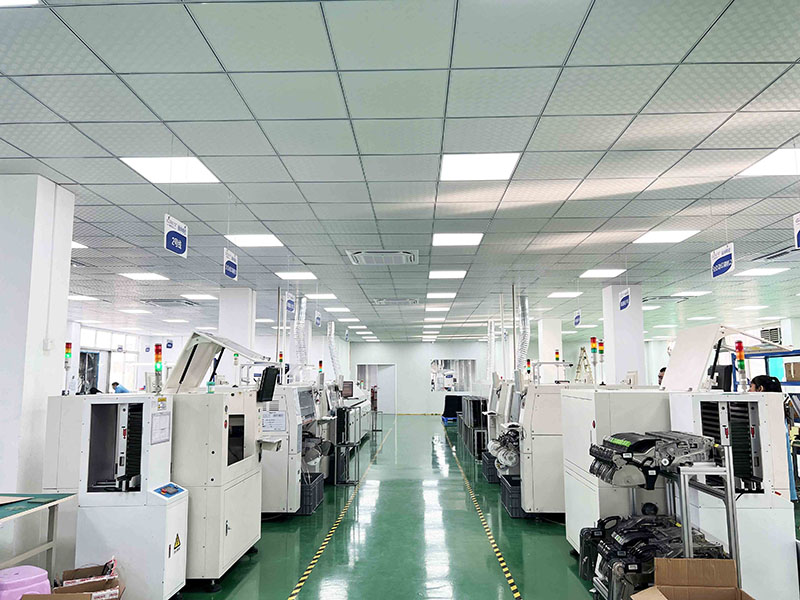

SMT貼片加工與PCB翹曲成因深度解析

SMT貼片加工中當PCB完成錫膏印刷之后它會被送入貼片機進行下一步處理。貼片機負責將元器件精準地放置在PCB上,為后續的焊接過程做準備。然而,如果使用的是翹曲的板,這種不平整可能會導致組件放置位置不當,甚至發生零件掉落的情況。此外,當電路板通過回流焊爐時,平整度也顯得尤為關鍵。這些設備會將板加熱至高溫,而這樣的溫度變化可能會引發材料性質的改變,從而導致PCB翹曲。這種情況可能會引發零件滑動、放置位置不準確、焊橋等焊接問題。

翹曲的PCB不僅會影響組裝過程,更會導致最終產品的質量下降,甚至降低產品的市場接受度。因此,確保電路板的平整度對于預防與組裝相關的問題至關重要,比如焊接橋接或連接器開路等,這些問題都可能成為產品故障的潛在因素。

那么,PCB翹曲的原因究竟有哪些呢?又如何進行預防呢?首先,SMT貼片加工的焊接過程可能是導致板翹曲的主要原因之一。在回流焊爐或波峰焊機中,PCB會受到高溫的影響,導致板上的材料發生膨脹和收縮。由于銅和母材的膨脹系數存在差異,這種膨脹和收縮的不均衡可能引發內應力的產生,進而導致板在冷卻后發生翹曲。此外,存儲和處理不當也可能成為翹曲的誘因。例如,如果電路板吸收了過多的水分,那么在加熱和冷卻過程中,水分會導致該區域以不同的速率進行熱膨脹和收縮,從而引發翹曲。

除了上述因素,實際的設計也可能對板的翹曲產生影響。在設計過程中,工程師需要仔細權衡電路面積、導體圖案以及電路板堆疊的對稱性。此外,如果PCB的工作溫度超過了其額定溫度,也可能導致翹曲的發生。最后,在SMT貼片加工的制造過程中,產品會經歷多次熱處理和熱漂移。當處理溫度超過覆銅板的玻璃化轉變溫度(Tg)時,制造商需要確保基板的兩面受熱均勻,同時盡量縮短處理時間,以減少基板的翹曲。

綜上所述,SMT貼片加工中的PCB翹曲問題涉及多個方面,需要我們從設計、制造、存儲、處理以及焊接等多個環節進行綜合考量和優化,以確保電路板的平整度和產品質量。
