SMT貼片加工焊接問題探析及應對策略

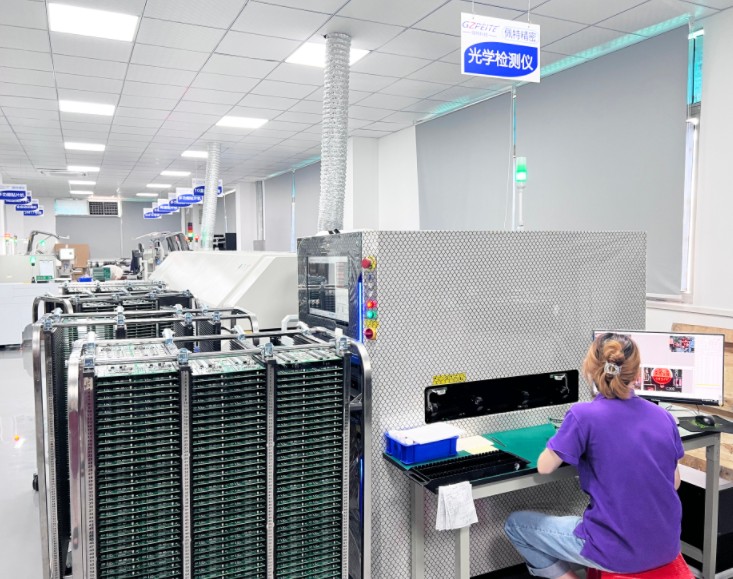

隨著SMT(表面貼裝技術)的日益精進,SMT加工技術的要求也在不斷攀升。SMT焊接作為組裝流程的關鍵一環,其質量直接關乎產品質量,任何焊接瑕疵都可能帶來不可估量的損失。
焊接瑕疵及成因
1. 橋接現象
橋接,即焊料錯誤地連接了兩個或多個相鄰焊盤,形成導電通路。這通常源于焊料過多、基板焊接區域尺寸不當、SMD(表面貼裝器件)貼裝偏移等問題。在電子元件日益微型化的今天,橋接現象易導致電氣短路,影響產品性能。
2. 錫球問題
錫球是指在焊接過程中,焊錫飛濺到電路板非預定位置形成的零散小球。這主要由快速加熱導致的焊錫飛散、焊錫印刷錯位、邊緣塌陷或污染等因素引發。
3. 裂縫現象
焊接時,由于焊料與被連接部分的熱膨脹系數差異,在急劇的溫度變化下,SMD可能產生微裂紋。此外,PCB在沖壓、運輸過程中受到的沖擊、彎曲應力也可能加劇裂縫的形成。
4. 夾錫現象
夾錫,即焊點處出現尖頭或毛刺,通常由焊料過多、助焊劑不足、加熱或焊接時間過長、烙鐵拔出角度不當?shù)仍蛟斐伞?/span>
5. 垂直薄膜問題(曼哈頓現象)
曼哈頓現象表現為矩形貼片元件一端焊接正常,另一端卻傾斜。這主要是SMT貼片加工中元件受熱不均、加熱方向失衡、焊膏熔化特性、SMD形狀及潤濕性等因素作用的結果。
6. 潤濕性不良
潤濕性不良指的是焊料與基材焊接區域潤濕后無法產生金屬反應,導致漏焊或少焊。這通常是由于焊接區域表面污染、焊料電阻增大或接頭表面形成金屬化合物層所致。
應對策略
針對上述焊接問題,我們可以采取以下策略進行預防:
精確設計:按設計要求設定基板焊接區域大小,確保SMD安裝位置準確。
優化工藝:制定合適的焊接工藝參數,包括預熱溫度、焊接溫度和時間等,以減少焊接過程中的應力集中和溫度差異。
嚴格控制:控制焊錫量、助焊劑使用量和烙鐵拔出角度等關鍵因素,以減少夾錫和錫球問題的發生。
提升質量:選用質量上乘的焊料和助焊劑,確保焊接區域表面清潔無污染。
均勻加熱:采用合理的預熱方法,實現焊接時加熱均勻,降低曼哈頓現象和裂縫的發生概率。
總之,SMT貼片加工焊接工作復雜且精細,我們應學會分析每個焊接問題的成因,并采取相應的預防措施。通過持續改進和優化工藝流程,我們可以有效減少焊接缺陷,提升產品質量。
