SMT貼片的立碑現象是怎么回事
2020-03-10 10:52:44
pet_admin
2524

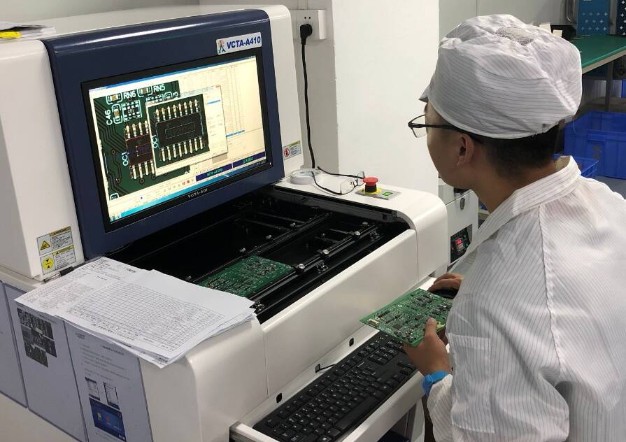

在SMT貼片的加工生產中可能出現的不良現象有許多種,立碑現象正式其中一種,立碑也就是線路板上經過加工的SMT元器件出現立起現象,只剩下一端與線路板焊接在一起。下面廣州佩特精密給大家分享一下貼片加工中出現立碑的原因。
1、貼裝精度不夠
一般在SMT貼片時如果產生組件偏移,在回流焊時由于焊膏熔化產生表面張力,拉動組件進行自動定位,即自對位,但如果偏移嚴重,拉動反而會使組件豎起,產生立碑現象。
2、焊盤尺寸設計不合理
如果SMT片式元器件與焊盤不對稱,則會引起漏印的焊膏量不一致,小焊盤對溫度響應快,焊盤上的焊膏易熔化,大焊盤則相反,因此,當小焊盤上的焊膏熔化后,在表面張力的作用下,將組件拉直豎起,產生立碑現象。
3、焊膏涂敷過厚
焊膏過厚時,在SMT貼片加工中兩個焊盤上的焊膏不是同時熔化的概率就會大大增加,從而導致組件兩個焊端表面張力不平衡,產生立碑現象。
4、預熱不充分
如果預熱不充分的話,組件兩端焊膏不能同時熔化的概率就大大增加,從而導致組件兩個焊端的表面張力不平衡,產生立碑現象。
