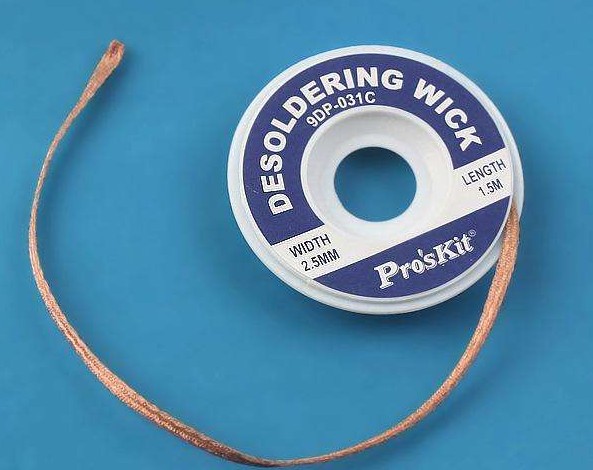

在SMT貼片的維修過程中經?;赜玫揭环N東西,那就是吸錫帶。吸錫帶在PCBA加工中的作用是去掉電路板上多余的焊錫,吸錫帶的使用也是有講究的,下面廣州佩特精密給大家分享一下吸錫帶的使用方法和步驟。
在SMT加工中使用吸錫帶之前需要在前端蘸上松香然后再靠近需要拆除的焊點,之后對該焊點使用烙鐵進行加熱融化,該焊點的焊錫熔化之后就會被吸錫帶吸走,如果說沒有被吸除干凈的話可以再多重復幾次,直至該貼片元器件能夠安全拆除為止。
吸錫帶吸除焊錫步驟:
1、在實際的SMT貼片維修中所使用的吸錫帶寬度要根據所要拆除的焊點來進行合理選擇。
2、在使用之前吸錫帶需要蘸取松香,并且與需要拆除的焊點保持良好的接觸。
3、將加熱的電烙鐵置于吸錫帶上,通過加熱吸錫帶加熱待拆焊的焊點,等待焊錫熔化。在此過程中不能對焊點施加壓力,否則可能會損壞元器件也會損壞烙鐵頭。
4、熔化的焊錫全部被吸錫帶吸走后移開電烙鐵和吸錫帶,將吸錫帶上吸收焊錫飽和部分剪掉,或者留待下次使用之時再剪掉也可以。
5、檢查拆焊焊點,如果沒有清除干冷,需要重復上述步驟,如果焊點焊錫較多可以用烙鐵頭帶走一部分焊錫后再用吸錫帶進行吸除。
