廣州SMT的表面組裝IC插座形式
2020-03-25 13:32:05
pet_admin
541

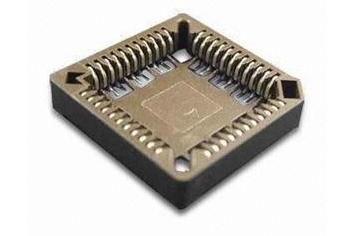

廣州SMT的貼片加工發展越來越快,已經取代了大部分傳統插裝元器件的使用功能和加工需求。在SMT貼片加工中有種比較復雜的元器件,那就是IC。IC在電子加工中一直是比較麻煩的一種元器件。在貼片加工中也有IC插座的存在,下面專業廣州SMT貼片加工廠佩特精密給大家簡單介紹一下IC插座的兩種形式。
一種是為插裝而設計的,它可以把表面組裝IC轉變成插孔安裝。當希望在全插裝板上使用表面組裝封裝時,轉接插座是不錯的選擇。這樣,現有的插裝線就可以用來組裝整塊電路板,而不用開發一個新的只安裝表面組裝器件的組裝板。
另一種形式的插座是為表面組裝而設計的。它與原來的封裝有大致相同的焊盤圖形,因此如果設計合理,電路板既可直接安裝IC,也可安裝互換的插座。這種插座常用于早期生產的通用ROM芯片。
插座與元器件引線之間沒有形成金屬結合,而是依賴機械接觸,所以它們不像焊接那樣牢靠。這種觸點在高濕環境中可能受到腐蝕,機械接觸在沖擊或震動中可能斷開,插座還很貴,因此,不是每個元器件都考慮使用插座,只是在合理的情況下才使用。
