SMT代工代料中貼片電感的選用

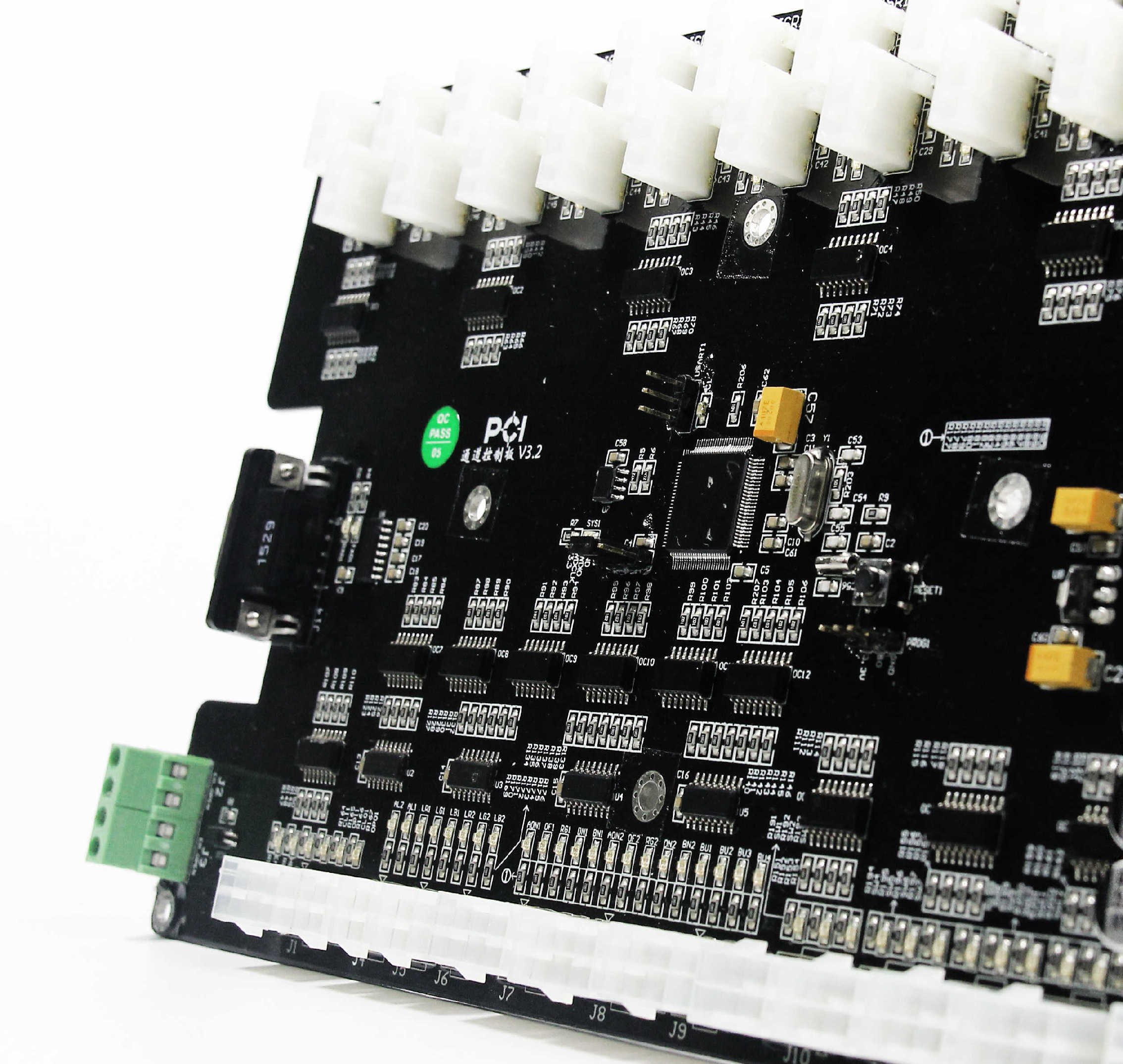

SMT代工代料加工中,貼片電感次起著扼流、退耦、濾波和調諧等作用。貼片電感主要有繞線型和疊層型兩種,下面佩特電子小編就給大家介紹一下該如何選用合適的貼片電感。
貼片電感選用知識:
1、貼片電感的凈寬要小于電感器凈寬這樣可以避免焊料過多而導致在冷卻的時候拉應力過大而改動電感值。
2、市場上能夠買到的貼片電感的精密度大部分是±10%,精密度高于±5%的貼片電感需要提前訂貨。
3、大多數貼片電感都是能夠用回流焊和波峰焊來焊接的,但是也有部分貼片電感是不能用波峰焊焊接。
4、維修過程中,不能之依靠電感量來交換貼片電感。還要清楚貼片電感的任務頻段,才能保證任務功能。
5、貼片電感的外形、尺寸基本是相似的,從外形上無法輕易識別。所以在手工焊接或手工貼片時,注意不要拿錯零件。
6、目前常見的貼片電感主要是三種:適用于1GHz以上頻段的微波用高頻電感;適用于諧振回路和選頻電路中的高頻貼片電感。3、適用于正常幾十兆赫茲的電路中的通用性電感。
7、不同的商品,所選用線圈直徑不同,相反的電感量,所出現的直流電阻也各不相反。高頻回路中直流電阻對Q值影響很大。
8、允許經過大電流也是貼片電感的一個參數。當電路需求大電流經過時,要考慮到電容因素。
9、功率電感使用在DC/DC轉換器中時候電感量大小會間接影響電路的狀態,可以采用增減線圈的方法來改動電感量。
10、在150~900MHz頻段任務的通訊設備,一般是使用繞線式電感器。在1GHz以上的頻率電路中,就需要選擇微波高頻電感器了。
