SMT貼片_貼片加工的生產流程
SMT貼片在電子加工行業中占據著重要地位,小而精的電子發展方向也帶動著貼片加工的技術不斷更新?lián)Q代。下面廣州市SMT貼片加工廠佩特精密電子給大家簡單介紹一下貼片加工的生產流程。
1、編程調機
依據客戶給到的樣板BOM貼片位置圖,針對貼片元器件位置的座標針做程序。然后與客戶所給到的SMT貼片加工資料開展首件檢測。
2、錫膏印刷
將錫膏用鋼網漏印到pcb線路板要焊接電子元器件SMD的焊盤上,為電子元器件的焊接做準備。常用設施為錫膏印刷機(印刷機),位于貼片加工生產線的最前面。
3、SPI
錫膏檢測儀,檢測錫膏印刷是為合格品,是否具有少錫,漏錫,多錫等加工缺點問題。
4、貼片
將電子元器件SMD精確貼裝到線路板的指定位置上。常用設施
高速機:用于貼引腳間距大,小的元器件
泛用機:貼引腳間距?。ㄒ_密),體積大的部件。
5、高溫錫膏熔化

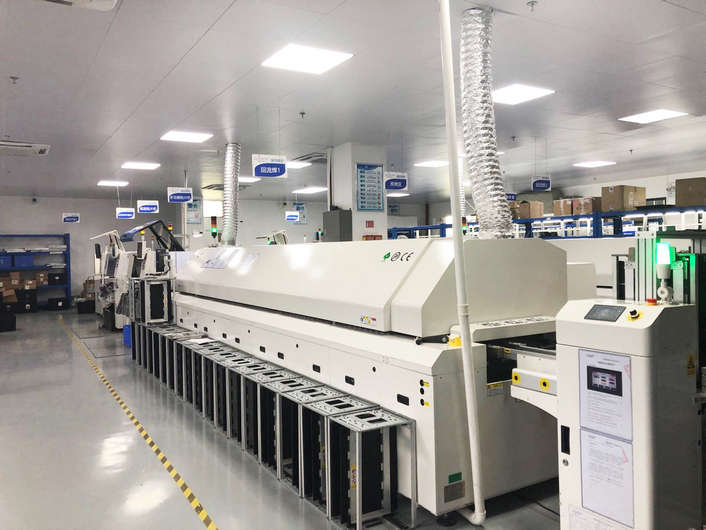

主要是將錫膏依靠高溫熔化,降溫后使電子元器件SMD與pcb線路板穩固焊接在一起,常用設施為回流焊爐,位于SMT貼片流水線中貼片機的后邊。
6、AOI
全自動光學檢測儀,檢測焊接后的部件是否存在焊接異常,如立碑,位移,空焊等。
7、目檢
SMT加工的人工檢測檢查關鍵項目:PCBA的版本是否為變更后的版本;客戶是否要求電子元器件采用代用料或指定廠牌、品牌的電子元器件;IC、二極管、三極管、鉭電容、鋁電容、開關等有方向的電子元器件方向是否精確;焊接后的缺點:短路、開路、假件、假焊。
8、包裝
將檢測達標的產品,進行分隔包裝。一般而言采用的包裝材料為防靜電氣泡袋、靜電棉、吸塑盤。包裝方式關鍵有2種,一個是用防靜電氣泡袋或靜電棉成卷狀,分隔包裝,是當前是最常用的包裝方式;二是依據PCBA的規格訂制吸塑盤。放在吸塑盤中擺開包裝,主耍對針較敏感、有易損貼片元器件的PCBA板。
廣州佩特精密電子科技有限公司shidake.cn,SMT加工廠,提供SMT貼片加工、一站式電子OEM/ODM加工服務。
