貼片SMT加工的鋼網底部擦洗
2021-06-03 10:52:40
pet_admin
71

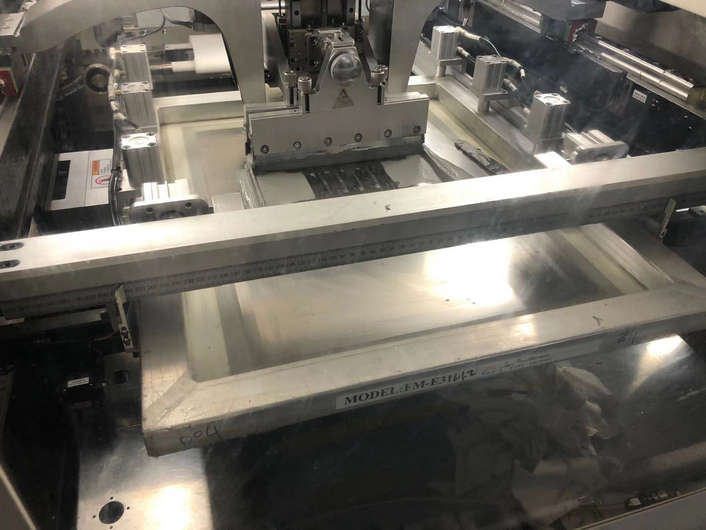

在貼片SMT加工的生產過程中,有時候會由于線路板發生變形、定位不準、支撐不到位、設計等原因,導致在進行錫膏印刷時,鋼網和線路板的焊盤之間很難形成理想的密封狀態。沒有形成密封狀態的話在進行SMT貼片加工的錫膏印刷過程中,總會有少許的焊錫膏從鋼網和線路板之間的縫隙擠出來,然后依附到鋼網的底部,這些焊錫膏如果不進行處理的話,會影響到后面的線路板貼片SMT加工的表面清潔,或者是開口側壁會黏附錫膏,影響錫膏的轉移。所以對于鋼網底部殘留的焊膏進行擦洗,是在錫膏印刷這一加工環節中必不可少的一道工序。下面廣州貼片SMT加工廠家佩特精密給大家簡單介紹一下鋼網底部擦洗。
一、在貼片加工生產過程中,一般情況下是采用自動擦洗的方法進行清除。擦洗模式分為濕擦、干擦和真空擦。一般是采用濕擦/真空擦/干擦的組合模式,就是先進行濕擦,然后再進行真空擦和干擦。濕擦主要的目是除去模板底部殘留的焊膏,而干擦的主要目的是去除底部殘留的清洗劑和助焊劑,真空擦主要目的是將印刷模板開孔內殘余的焊膏吸走。
二、在實際的貼片SMT加工過程中,除了自動清洗外,也還需要工作人員定期進行手工清洗。因為在長期的錫膏印刷過程中,鋼網底部的組件會因受到污染,從而在網孔周圍形成硬痂,而這種東西是自動擦洗無法清除的,需要工作人員定期進行手動清除。
