SMT貼片廠的點膠工藝簡述
2021-06-02 09:44:58
pet_admin
452
在SMT貼片廠的生產加工過程中會涉及很多的加工工藝和環節,在復雜一些的SMT貼片加工中有時會出現紅膠工藝和貼片加工一起使用的情況。下面專業SMT貼片廠佩特精密給大家簡單介紹一下點膠工藝。

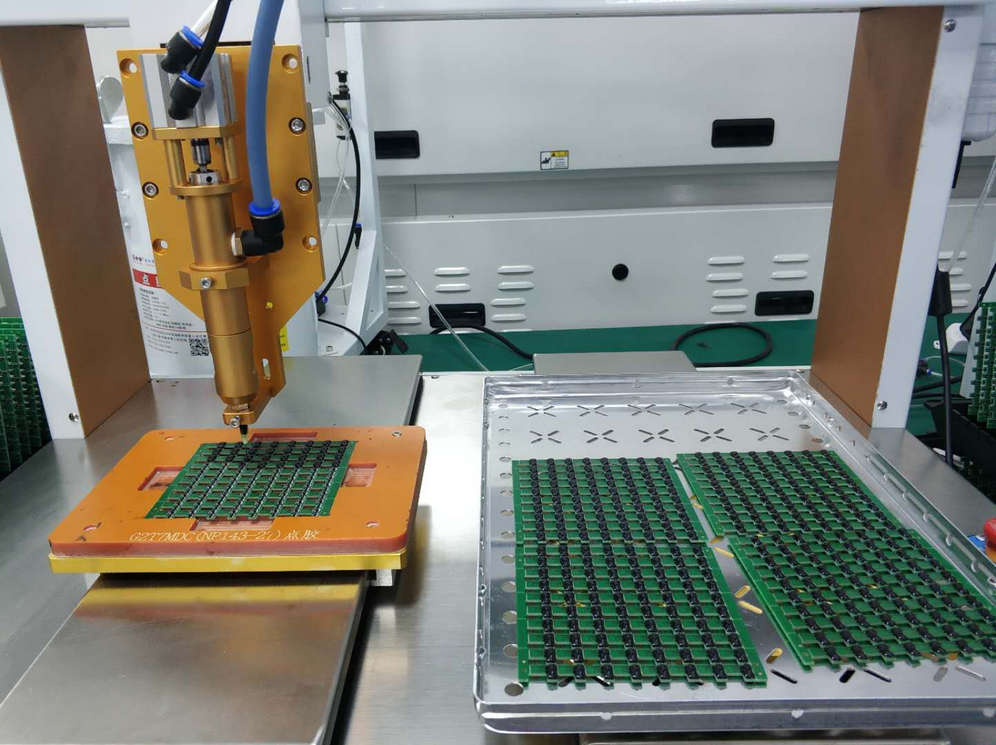

一、點膠機:常見的點膠機有手動和自動兩種,分別適用于小批量和大批量的生產,而點膠機最重要的組成部分是點膠頭。
二、點膠頭:可以根據分配泵的不同,分為4種:噴射泵式、螺旋泵式、線性正相位移泵式、時間壓力式。
1.噴射泵式點膠頭:優點是點膠速度快,對pcb板的翹曲和高度變化并不敏感。缺點是點大膠點時速度慢,需要進行多次噴射,清洗也比較復雜。
2.螺旋泵式點膠頭:優點是靈活性強,可以滴涂各種貼片膠,對貼片膠中混入的空氣也比較不敏感。缺點是對黏度的變化比較敏感,點涂速度對點涂一致性也有影響。
3.線性正相位位移點膠頭:優點是高速點涂時對膠點一致性好,能點大膠點。缺點是清洗比較復雜,對貼片膠中的空氣比較敏感。
4.時間壓力式點膠頭:是貼片加工過程中最直接的點涂方式。其工作原理,是根據時間壓力原理,利用壓縮機產生可控的脈沖氣流進行工作。在工作時,脈沖氣流的時間越長,從針頭推出的涂敷材料就會越多。
