SMT貼片加工的具體工作流程
2023-03-08 16:18:48
pet_admin
24
SMT貼片加工在電子加工行業是不可或缺的重要環節之一,SMT貼片的主要目的是將片狀元器件安裝在PCB上,然后再通過回流焊等方式進行焊接等。下面廣州貼片加工廠佩特精密給大家簡單介紹一下常見的SMT貼片加工的工作流程。
1、錫膏印刷:錫膏印刷位于貼片線的前端,這一步需要有對應的鋼網,通過自動錫膏印刷機將錫膏從鋼網上印刷到PCB上對應的焊盤位置,從而為下面的生產流程做好準備。
2、檢驗:錫膏印刷之后需要檢查錫膏印刷的質量,如錫膏厚度、印刷位置、是否拉尖等,通常使用SPI錫膏測厚儀進行檢測。

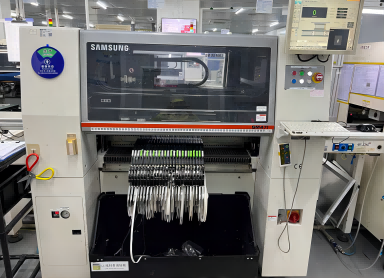

3、SMT貼片:這個環節是SMT貼片加工的核心環節,主要目的就是將片狀元器件貼裝在印刷錫膏的PCB上。
4、回流焊:這個環節的主要作用就是將錫膏熔化然后再凝固,從而達到焊接的目的,使得元器件和PCB緊密結合在一起。
5、檢測:完成SMT貼片加工之后的板子需要進行一系列的質量檢測,通常是使用AOI光學檢測儀、人工目檢、ICT、X-Ray等方式。
6、維修:在檢測環節檢測出問題的板子需要進行維修,從而保障產品的質量符合設計和生產要求。
7、清洗:經過回流焊的焊接后,PCB板上會殘留很多臟污焊接殘渣等,需要使用清潔機或者人工手工對PCB板進行清洗,以達到干凈整潔無殘留的目的。
