SMT貼片加工短路防范策略與IC橋接成因解析

2024-06-05 13:07:00 pet_admin 3

SMT(表面貼裝技術)加工中,短路問題,特別是細間距IC引腳之間的“橋接”現象,一直是影響產品質量的關鍵因素。下面廣州貼片加工廠佩特精密和大家一起剖析IC橋接的成因,并探討一系列有效的防范措施。

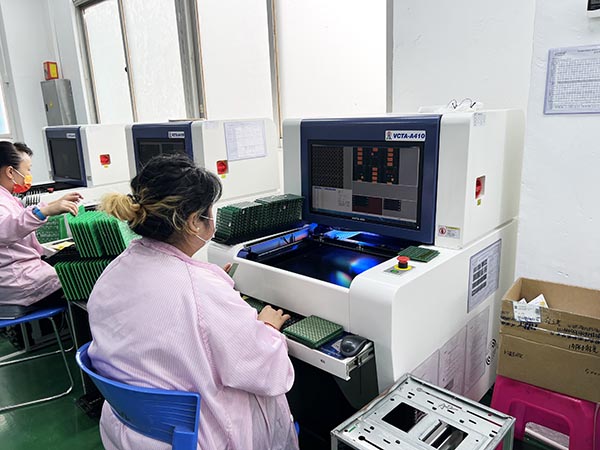

SMT貼片加工短路防范策略與IC橋接成因深度解析

一、模板設計與選擇

細間距IC的引腳間距較小,模板設計尤為關鍵。依據IPC-7525標準,模板設計應確保錫膏能夠順暢地從網板開孔中釋放到PCB焊盤上。具體而言,模板設計需滿足以下要求:

1、面積比/寬厚比大于0.66,以確保錫膏的順暢流動。

2、網孔孔壁光滑,這要求供應商進行電拋光處理,以減少錫膏殘留。

3、開口形狀為倒錐形,開口下寬上窄,便于焊膏有效釋放,并減少網板清潔次數。

對于間距為0.5mm及以下的IC,推薦使用激光切割并進行拋光處理的鋼網,以確保開口形狀和內壁光滑度。

二、錫膏的選擇

錫膏的正確選擇對于解決橋接問題至關重要。對于細間距IC,推薦使用粒度在20~45um、黏度在800~1200pa.s左右的錫膏。此外,錫膏的活性應根據PCB表面清潔程度來決定,一般采用RMA級。

三、印刷工藝的優化

印刷是SMT加工中的關鍵環節,其質量直接影響產品的焊接效果。以下是廣州貼片加工廠的一些優化印刷工藝的建議:

1、刮刀選擇:對于細間距IC,推薦使用鋼刮刀以提高印刷精度。

2、刮刀調整:刮刀運行角度以45°為佳,刮刀壓力一般為30N/mm2。

3、印刷速度:細間距的印刷速度應控制在10~20mm/s之間,以確保錫膏的均勻分布。

4、印刷方式:根據錫膏黏度和產品要求選擇合適的印刷方式,如“接觸式印刷”或“非接觸式印刷”。

四、貼裝高度的控制

貼裝高度對錫膏成型有重要影響。對于細間距ICSMT貼片加工中應采用0距離或略低于0.1mm的貼裝高度,以避免錫膏成型塌落導致短路。

五、回流焊接的注意事項

回流焊接是SMT加工的最后一道工序,也是短路問題的高發環節。以下是一些注意事項:

1、升溫速度不宜過快,以避免錫膏過快熔化導致橋接。

2、加熱溫度應控制在合理范圍內,避免過高溫度導致焊盤燒焦或錫膏溢出。

3、錫膏受熱速度應與電路板相匹配,避免錫膏過早熔化而電路板尚未達到足夠溫度。

4、焊劑潤濕速度應適中,避免過快導致橋接或過慢影響焊接質量。

通過以上措施的綜合應用,可以顯著降低SMT加工中的短路問題發生率,提高產品質量和生產效率。
